1 порт Ethernet 10/100/1000.

2 порта Ethercat с фантомным питанием от внутреннего источника питания постоянного тока напряжением 48В.

Настройка системы и управление по IP сети с ПЭВМ оператора связи.

Настройка, обработка сигналов и управление маршрутизацией, микшированием, коррекцией АЧХ с помощью цифровых регулируемых фильтров, 8 полосного эквалайзера, регулируемой задержки аудиосигнала и многими другими функциями с ПЭВМ оператора связи. ПО конфигуратора ЦСС и ПО управления ЦСС оператором связи с интуитивно-понятным интерфейсом.

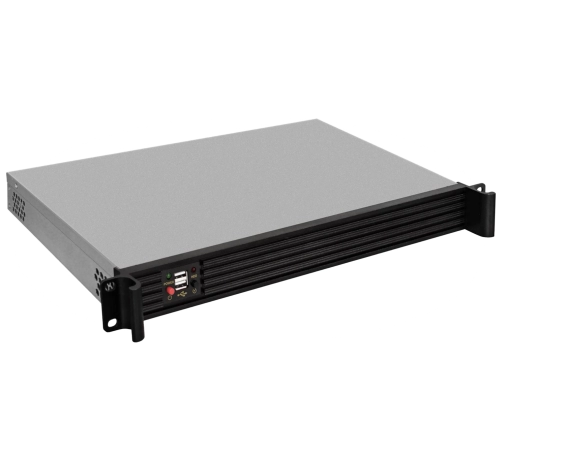

Конструктив 1U для установки в рэк, габаритные размеры 285 x 483 x 45 мм.

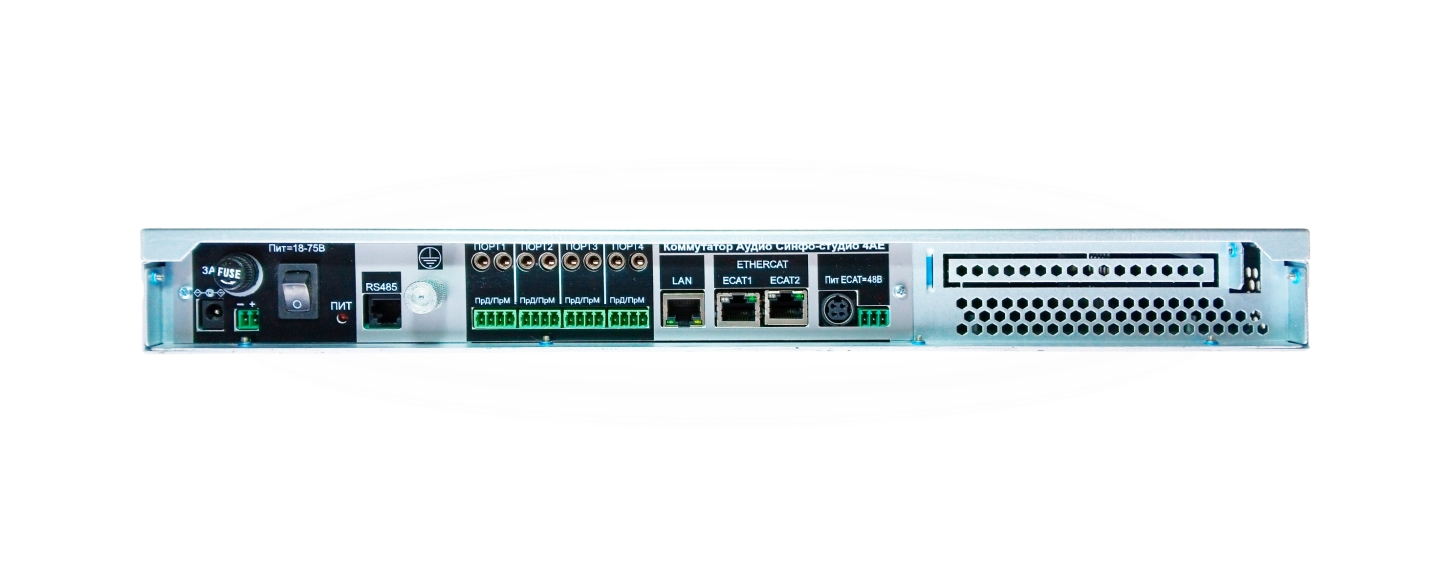

Интерфейсы коммутатора ЦСС:

Порт Ethernet 10/100/1000:

• конфигурирование, управление, настройка и регулировка параметров коммутатора ЦСС и подключаемых к нему цифровых пультов;

• обмен звуковыми пакетами в формате MultiCast Audio TM и командами в формате TCP IP с пультами в студии, компьютерным пультом оператора и устройством коммутирующим УК «Синфо».

• контроль и взаимодействие с пультами ведущего и участников в студии: передача звуковых пакетов на все пульты для подавления эха (АЕС), прием микширование звуковых пакетов от каждого пульта у которого включен микрофон, воспроизведение звука от микрофонов на назначенные при конфигурировании аналоговые порты для озвучивания помещения студии.

• взаимодействие с компьютерным программным обеспечением пульта оператора для оперативного выбора селектора (подключение студии к разным системам аудио и видео селектора),  контроля и управления студией: контроль и управление состоянием пультов: ведущий, участник, отключен, управление включением/отключением микрофонов, блокировкой/разблокировкой пультов, регулировка уровня сигнала на внешнюю АС;

• взаимодействие по IP сети с ПО видеокодека, видеокамеры, ПЭВМ системы ВКС, для автоматического управления (наведения на говорящего) одной или несколькими видеокамерами в ходе совещания (выбор пресета каждой видеокамеры в системе ВКС, соответствующего докладчику);

• RS485(RS232) с поддержкой протоколов VISCA (Video System Control Architecture) и Pelco-D для непосредственного управления PTZ видеокамерами.
• 4 аналоговых порта вход/выход микшируемых по принципу подключение/отключение по входу и выходу с регулировкой номинального уровня сигнала.

Каждый порт обеспечивает:

• подключение в режиме 4пр (две пары) через разъемные клемные соединения;

• подключение в режиме «гарнитура» (четырехконтактное или трехконтактное подключение) через разъем Jack 3,5мм с автоматическим опознаванием подключения к гнезду «гарнитура»;

• на любой порт должна быть возможность установки функции: подавления акустического и электрического эха, формирования АЧХ с помощью цифровых фильтров и эквалайзера на 8 полос с регулировкой частоты и добротности каждого фильтра для коррекции акустических свойств помещения студии;

• полоса частот каждого сквозного канала, не менее – 0,2 - 8 кГц.

• порт Ethernet 10/100/1000 для взаимодействия с ПО УК «Синфо» для подключения голосового канала связи студии с УК (прием/передача) по IP сети c частотой квантования 8 кГц) с контролем наличия связи и динамическим управлением статусом студии (ведущая-участник-слушатель-отключена) с использованием технологии Multicasting;
• порт EtherCAT для подключения, управления (ведущий-участник-отключен) и дистанционного питания пультов ПМ-ЦСС в студии совещаний.

• подавление эха (AEC) по входу любого аналогового порта;
• микширование сигналов с аналоговых входов с суммированием (защита от переполюсовки, ограничение при переполнении разрядности) и регулировкой номинального уровня сигнала по каждому входу и выходу;
• ­ подключение/отключение входов и выходов аудио-сигнала с аналоговых портов и точек подключения цифровых каналов на каждый аналоговый выход и точку подключения цифрового выхода (коммутация произвольная, настраиваемая с ПО конфигуратора ЦСС);
• ­ коммутация, включение в аудио конференцию: аналоговых портов, цифровых пультов и внешнего канала связи в IP сети;
• ­ постановка и регулировка фильтров 8-ми полосного эквалайзера на канале выхода на АС;
• ­ динамическая обработка сигналов по аналоговым портам (АРУ, компрессор, шумоподавление);
• ­ приоретизация аудио-траффика передачи сигнала от цифрового пульта, назначенного ведущим, по отношению к другим каналам и точкам подключения;
• ­ регулируемая задержка для передачи/приема аудио на АС при совместной работе с ВКС;
• ­ конфигурирование, управление, мониторинг и диагностика по IP сети с помощью ПО конфигуратора ЦСС и ПО оператора связи.
