При проектировании и эксплуатации систем связи, сигнализации, оповещения, автоматики и телемеханики, информационных и телекоммуникационных комплексов и других сложных электронных систем приходится учитывать отрицательное влияние перенапряжений и избыточных токов. Такие воздействия могут быть вызваны грозовыми разрядами, электромагнитными наводками от линий электропередач и энергетических кабелей, коммутационными помехами в электропитающих сетях, непосредственным попаданием напряжения питающей сети на соединительные линии и цепи электропитания.
Защита оборудования от опасных воздействий достигается ограничением перенапряжений до допустимых значений и размыканием цепи опасного тока, протекающего через защищаемые устройства. Выпускаемые модули предназначены для защиты устройств:
- По питающей сети,
- По линиям связи,
- По цепям измерения и сигнализации,
- По цепям управления,
- По цифровым интерфейсам,

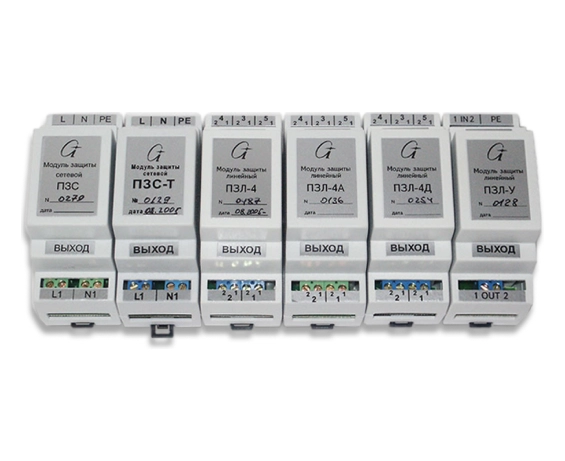

Комплексное применение модулей по всем цепям, которые могут подвергаться воздействию перенапряжений и сверхтоков - необходимое условие для гарантированной защиты электронного оборудования.

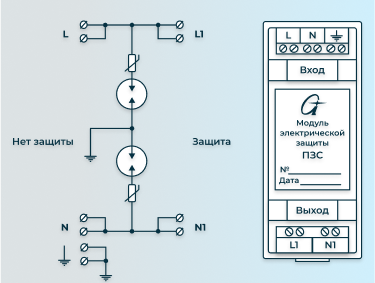

ПЗС и ПЗС-Т - защита оборудования от остаточных бросков и превышения напряжения в электросетях переменного тока 220В 50 Гц, устанавливается на DIN-рельс 35мм.

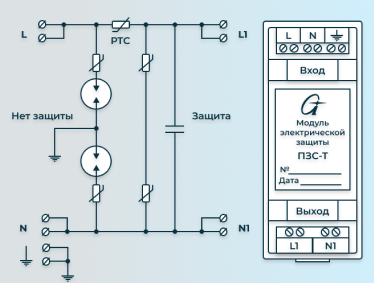

ПЗС-Т – модуль изолирующего типа устанавливается на DIN-рельс 35мм . Обеспечивает защиту по питающей сети 230 В 50 Гц нагрузок потребляемой мощностью до 13 В*А.
| Наименование параметра | ПЗС | ПЗС-Т |
| Номинальный ток разряда при форме волны напряжения 8/20 мкс (isn) , кА | 2 | 2 |
| Напряжение степени защиты при isn =2 кА для UL-┴, UN-┴, не более, кВ: | 0,8 | 0,8 |
| Время срабатывания защиты по току при напряжении 230 В, при ограничительном резисторе, с, не более: | ||
| - для 1 кОм; | - | 20 |
| - для 10 Ом. | - | 0,5 |
| Минимальное и максимальное сечение металлических жил одножильных и многожильных проводов, подключаемых к зажимам модуля, мм2 | 0,14 - 2,5 | |
| Габариты (д х ш х в), мм | 35 х 91 х 62 | |
| Масса, кг | не более 0,1 | |
Модули ПЗС-Т можно использовать для защиты нескольких устройств путем параллельного подключения по входу L1 и N модуля А2. Индуктивности L1 и L2 типа P1-L16 (на 16 А показана условно и выбирается из максимального тока нагрузки не менее 3 Imax) устанавливаются, если все показанные на схеме элементы защиты устанавливаются в одном распредшкафу, либо расстояние от А1 до А2 по кабелю не превышает 10 м.
ПЗЛ-2А - защита до 100В по линейной паре ЦБ АТС (FXS) или абонентским линиям (FXO), устанавливается вместо дужек в боксы типа БМ,
ПЗЛ-4А - аналогичная защита по двум линейным парам, устанавливается на DIN-рельс 35мм;
ПЗЛ-2Б - защита по линейной паре аналоговых линий без питания в звуковом диапазоне частот, устанавливается вместо дужек в боксы типа БМ,

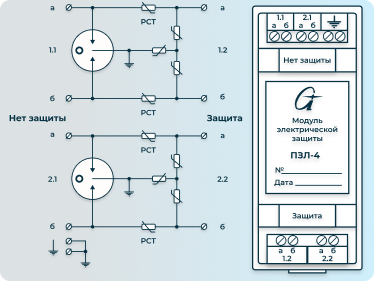

ПЗЛ-4 - аналогичная защита по двум линейным парам, устанавливается на DIN-рельс 35мм;
ПЗЛ-2В - защита оборудования цифровых систем передачи xDSL со скоростью передачи до 2048 кбит/с по линейной паре, устанавливается вместо дужек в боксы типа БМ,
ПЗЛ-4В - аналогичная защита по двум линейным парам, устанавливается на DIN-рельс 35мм.
| Перечень выпускаемых модулей защиты оборудования по линиям связи включает в себя модули: |
ПЗЛ-2А – защита линейной пары ЦБ до 100В или АЛ АТС, предназначена для установки вместо дужек в боксы типа БМ.
ПЗЛ-2Б – защита линейной пары аналоговых линий без питания, предназначена для установки вместо дужек в боксы типа БМ.
ПЗЛ-2В - защита оборудования цифровых систем передачи ADSL со скоростью передачи до 2048 по линейной паре, предназначена для установки вместо дужек в боксы типа БМ.
ПЗЛ-4А - защита двух линейных ЦБ до 100В или АЛ АТС, предназначена для установки на DIN-рельс 35мм.
ПЗЛ-4В - защита оборудования цифровых систем передачи ADSL со скоростью передачи до 2048 по двум линейным парам, предназначена для установки на DIN-рельс 35мм.
ПЗЛ-485 - защита оборудования передачи данных, систем сигнализации и телемеханики, по двух или четырехпроводным интерфейсам RS485, RS422.
| Наименование параметра | ПЗЛ- 2А |
ПЗЛ- 2Б |
ПЗЛ- 2В |
| ПЗЛ- 4А |
ПЗЛ- 4 |
ПЗЛ- 4В |
|
| Рабочее затухание модулей, не более, дБ: | |||
| - в диапазоне частот от 0,3 до 3,4 кГц, | 0,5 | - | 0,5 |
| - на частоте 1024 кГц | - | 1,0 | - |
| Максимальный рабочий ток через модуль, (Ipm), мA | 70 | 150 | 70 |
| Уровень переходной помехи между различными четырехполюсниками при подаче на вход синусоидального сигнала с частотой 1020 Гц и уровнем 0 дБм0, не более | -80 | -80 | -80 |
| Максимальное рабочее напряжение, не менее, В: | |||
| - для Uab | 130 | 250 | 28 |
| - для Uа - ┴, Uб - ┴ | 300 | 350 | 300 |
| Сопротивление изоляции при напряжении Uа - ┴ или Ub - ┴ до 300 В, не менее, кОм | 2000 | 2000 | 2000 |
| Сопротивление постоянному току, вносимое в каждый провод (Ri1, Ri2, Ri3, Ri4), не более, Ом | 36 | 16 | 36 |
| Вносимая емкость, на частоте 1 кГц (Саb, Сout1a-out1b, Сout2a-out2b), не более, пФ | 1600 | 200 | 1600 |
| Напряжение при проверке защищенности от перенапряжений, возникающих при грозовых разрядах [2] и [3], кВ | 1(4) | 1(4) | 1(4) |
| Напряжение ограничения, не более, В | |||
| - для Uаb при токе 100 А | 350 | 500 | 150 |
| - для Uа - ┴, Ub - ┴ | 770 | 1200 | 770 |
| Время срабатывания защиты по току при напряжении 230 В, при ограничительном резисторе, не более, с: | |||
| - для 1 кОм; | 20 | 60 | 20 |
| - для 10 Ом. | 0,5 | 0,5 | 0,5 |

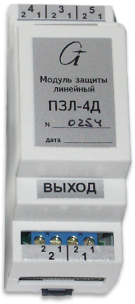

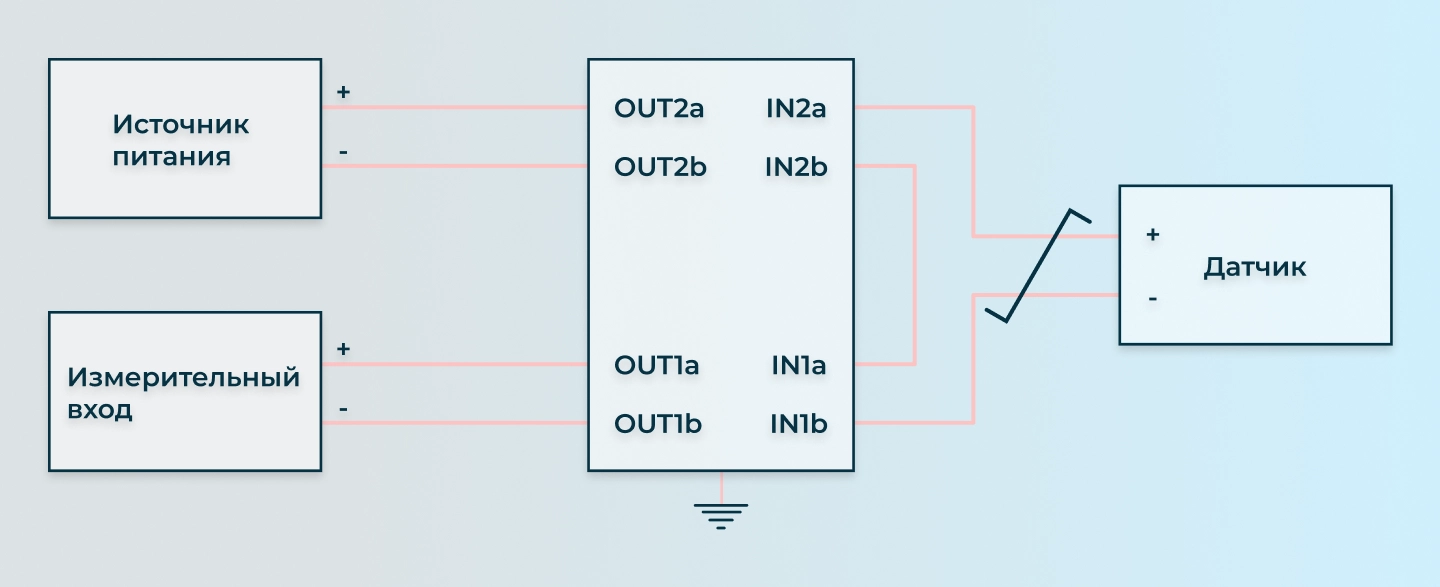

ПЗЛ-4Д - защита входной измерительной цепи и питающей цепи при подключении к датчику системы ГСП,
ПЗЛ-4Д1 – защита двух измерительных цепей и цепей сигнализации в системах телемеханики и сигнализации, устанавливаются на DIN-рельс 35мм.

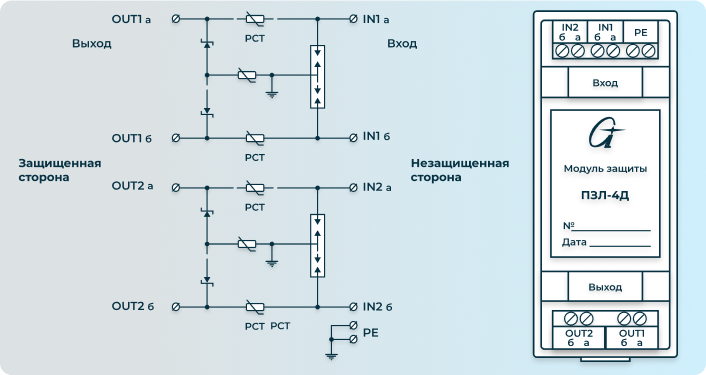

ПЗЛ-4Д, ПЗЛ-4Д-1 - модули защиты входных измерительных и сигнальных цепей систем телемеханики. Предназначены для установки на DIN-рельс 35мм.
Модуль ПЗЛ-4Д обеспечивает защиту цепи питания датчика напряжением до 27 В постоянного тока и измерительного (контрольного) входа телемеханики напряжением до 11 В постоянного тока.
Модуль ПЗЛ-4Д-1 обеспечивает защиту двух измерительных (контрольных) входов телемеханики напряжением до 27 В постоянного тока.
| Наименование параметра | ПЗЛ-4Д | ПЗЛ-4Д-1 |
| Максимальный рабочий ток через модуль, (Ipm), мA | 70 | 70 |
| Уровень переходной помехи между различными четырехполюсниками при подаче на вход синусоидального сигнала с частотой 1020 Гц и уровнем 0 дБм0, дБ, не более | -80 | -80 |
| Максимальное рабочее напряжение, не менее, В: | ||
| - для U out1a-out1b | 30 | 30 |
| - для U out2a-out2b | 11 | 30 |
| - для Uout1a - ┴, Uout1b - ┴ | 300 | 300 |
| - для Uout2a - ┴, Uout2b - ┴ | 300 | 300 |
| Сопротивление изоляции при напряжении Uout1a - ┴, Uout1b - ┴, Uout2a - ┴, Uout2b - ┴ до 250 В, кОм, не менее | 2000 | 2000 |
| Сопротивление постоянному току, вносимое в каждый провод (Ri1, Ri2, Ri3, Ri4), Ом, не более | 15 | 15 |
| Вносимая емкость, на частоте 1 кГц (Саb, Сout1a-out1b, Сout2a-Сout2b), пФ, не более | 2000 | 2000 |
| Напряжение при проверке защищенности от перенапряжений, возникающих при грозовых разрядах по ITU-T Rec. K.20 (K.21), кВ | 1(4) | 1(4) |
| Напряжение ограничения, В, не более: | ||
| - для U out1a-out1b | 15 | 15 |
| - для U out2a-out2b | 40 | 40 |
| - для Uout1a - ┴, Uout1b - ┴ | 700 | 700 |
| - для Uout2a - ┴, Uout2b - ┴ | 700 | 700 |
| Время срабатывания защиты по току при напряжении 230 В, при ограничительном резисторе, с, не более: | ||
| - для 1 кОм; | 20 | 20 |
| - для 10 кОм; | 0,5 | 0,5 |
| Минимальное и максимальное сечение металлических жил одножильных и многожильных проводов, подключаемых к зажимам модуля, мм2 | 0,14 – 2,5 | |
| Габариты (д х ш х в), мм | 35 х 91 х 62 | |
| Mасса, кг | не более 0,1 | |
.png)

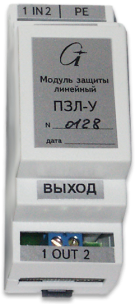

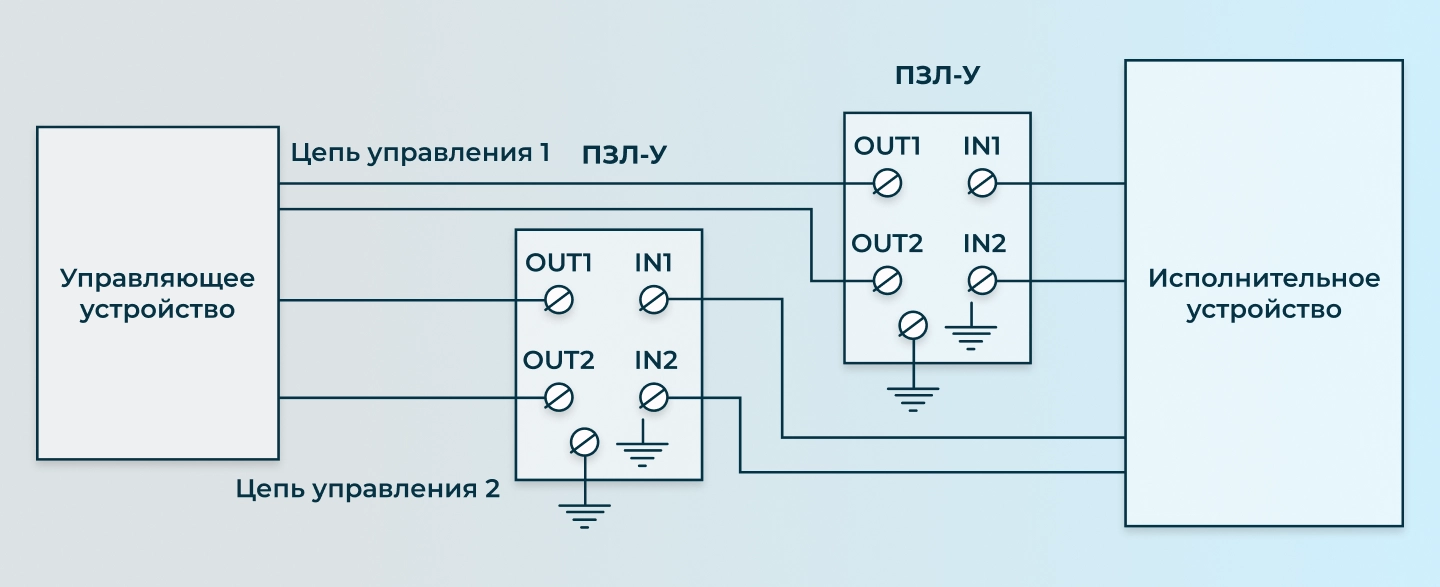

ПЗЛ-У - защита управляющих выходов оборудования телемеханики и трансляционных усилителей систем оповещения с номинальным напряжением в цепи управления до 110В переменного и до 180В постоянного тока, устанавливается на DIN-рельс 35мм.

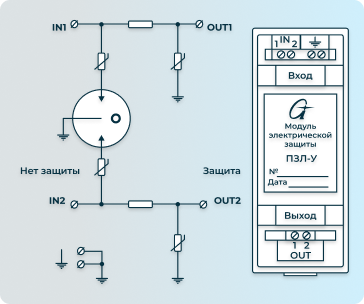

ПЗЛ-У – модули защиты управляющих выходов оборудования телемеханики и трансляционных усилителей с номинальным напряжением в цепи управления до ~110 В переменного и до =180 В постоянного тока.
Модуль ПЗЛ-У обеспечивает защиту одной цепи. Модуль рассчитан на максимальный постоянный ток в цепи не более 1А.
| Техническая характеристика | Значение |
| - для ULN | - |
| - для UIN1- IN2 | 110/180 |
| Номинальный ток разряда при форме волны напряжения 8/20 мкс (isn) , кА | 2 |
| Напряжение степени защиты при isn =2 кА, не более, кВ: | |
| для UL - ┴, UN - ┴ | - |
| для UIN1 - ┴, UIN2 - ┴ | 0,6 |
| Минимальное и максимальное сечение металлических жил одножильных и многожильных проводов, подключаемых к зажимам модуля, мм2 | 0,14 – 2,5 |
| Габариты (д х ш х в), мм | 35 х 91 х 62 |
| Масса, кг | не более 0,1 |
ПЗЛ-485 - защита оборудования передачи данных, систем сигнализации и телемеханики по двум двухпроводным или одному четырехпроводному интерфейсу RS485 или RS422, устанавливается на DIN-рельс 35мм;
ПЗЛ-Е - защита оборудования с интерфейсами Ethernet 10/100/1000 BASE-TX и другого оборудования передачи данных, работающего по симметричным кабелям, с максимальным рабочим напряжением в линии не более 50 Вольт. Поддерживает передачу питания поверх данных в соответствии с рекомендациями IEEE 802.3af-2003 и IEEE 802.3at-2009 независимо от метода передачи питания а так же Passive PoE, устанавливается на DIN-рельс 35мм;
ПЗЛ-Н - защита низковольтных слаботочных цепей питания и низкоскоростной передачи данных оборудования управления, автоматики, сигнализации, телеконтроля, устанавливается на DIN-рельс 35мм.
ПЗЛ-485 – модули защиты оборудования передачи данных по интерфейсам RS485, RS422, систем сигнализации, телемеханики, учета электроэнергии и др. работающих по одной и двум линейным парам.
| Техническая характеристика | Значение |
| Максимальное рабочее напряжение, В, не менее: | |
| - Uаб | 24 |
| - Uа-земля, Uб-земля | 24 |
| Максимальный рабочий ток через модуль, мА | 150 |
| Максимальный однократный импульсный ток помехи (импульс 8-20 мкс), кА | 15 |
| Номинальный импульсный ток помехи (импульс 8-20 мкс), кА | 10 |
| Вносимое сопротивление в каждый провод по постоянному току, Ом не более | 15 |
| Вносимая емкость (на частоте 1кГц), пФ не более | 5000 |
| Сопротивление изоляции при напряжении Uа-земля, Uб-земля до 24 В, кОм не менее | 2000 |
| Скорость срабатывания защиты по напряжению, нс не более | 5000 |
| Напряжение ограничения, В | |
| - Uаб/100А | 60 |
| - Uа-земля, Uб-земля | 75 |
| Минимальное и максимальное сечение металлических жил одножильных и многожильных проводов, подключаемых к зажимам модуля, мм2 | 0,14 – 2,5 |
| Габариты (д х ш х в), мм | 35 х 91 х 62 |
| Масса, кг | не более 0,1 |

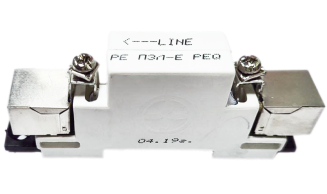

ПЗЛ-Е - модули защиты оборудования передачи данных с интерфейсами Ethernеt 10/100/1000 ВАSЕ-ТХ, а так же любого другого оборудования передачи данных работающего по симметричным кабелям с максимальным рабочим напряжением в линии не более 50 В от опасных напряжений и токов, возникающих в проводных линиях при грозовых разрядах, при влиянии ЛЭП и других промышленных источников помех.
Модуль поддерживает передачу питания поверх данных в соответствии с рекомендациями 1ЕЕЕ 802.3аf-2003 и 1ЕЕЕ 802.3аt-2009 а так же Passive РоЕ независимо от метода передачи питания.

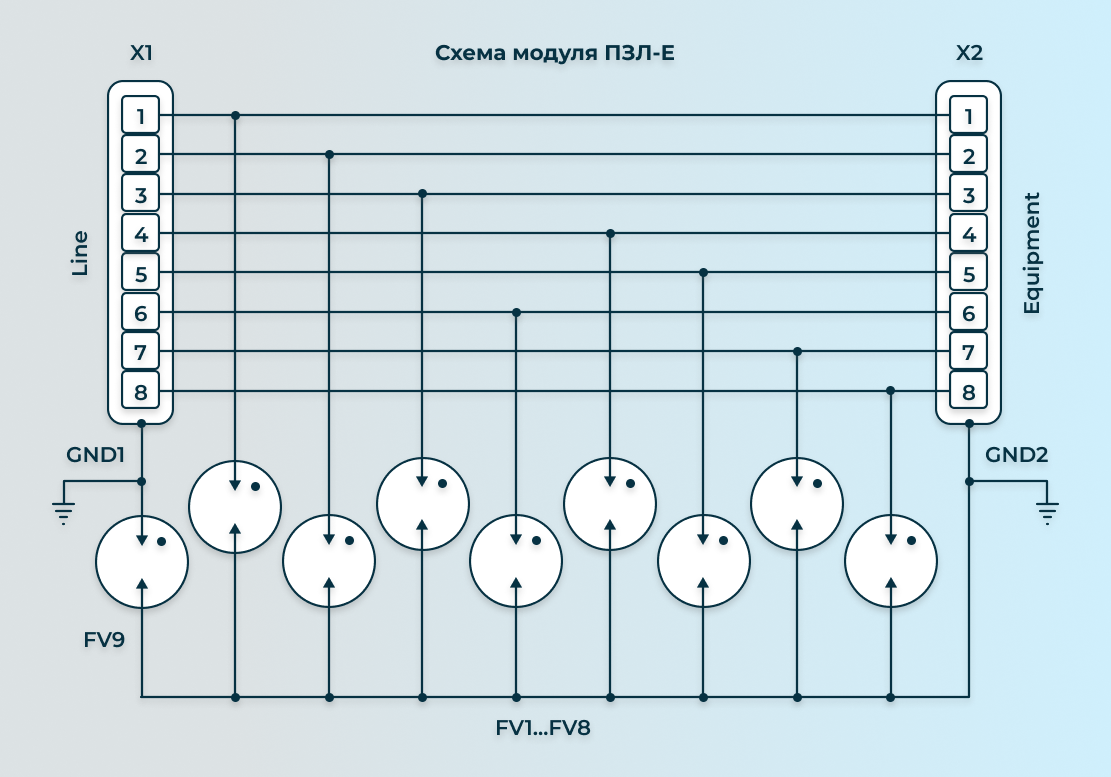

Схема модуля защиты ПЗЛ-Е
| Характеристика | Значение |
| Подключаемый интерфейс | 10/100/1000 ВАSЕ-ТХ |
| Передача РоЕ | 1ЕЕЕ 802.Заf 1ЕЕЕ 802.3аt |
| Максимальное рабочее напряжение линии, В | 50 |
| Статическое напряжение пробоя разрядников РV1- РV8, В | 75 ± 10% |
| Максимальный импульсный ток разрядников РV1- РV8 при форме импульса 8/20 мкс, кА | 1 |
| Статическое напряжение пробоя разрядника РV9, В | 90 ± 10% |
| Максимальный импульсный ток разрядника РV9 при форме импульса 8/20 мкс, кА | 5 |
| Вид климатического исполнения по ГОСТ 15150, но при нижней границе рабочей температуры, (°C) | УХЛ 3.1 минус 30 |
| Степень защиты оболочки по ГОСТ 14254-96 (1 ЕС 60529) | 1Р20 |
| Габариты (д х ш х в), мм | 17,5 х 93 х 40 |
| Масса, кг | не более 0,1 |
Заземление подключается к клемме GND1, клемма GND2 предназначена для подключения к изолированной системе уравнивания потенциалов (если она выполнена на объекте). Рекомендуется подключать оборудование с помощью экранированного кабеля патчкорд.
Если защищаемое оборудование имеет неэкранированные соединители или применяется неэкранированный кабель патчкорд, то клемму GND2 рекомендуется соединить с корпусом защищаемого оборудования.

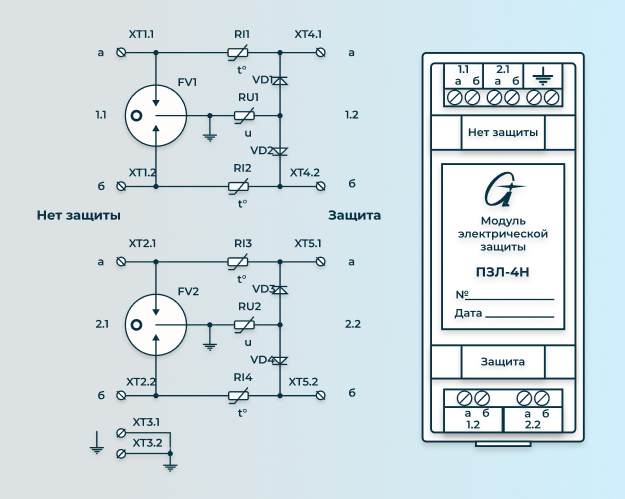

ПЗЛ-4Н - модули защиты цепей питания видеокамеры и цепи видеовхода от опасных напряжений и токов, возникающих в проводных линиях при грозовых разрядах, при влиянии ЛЭП и других промышленных источниках помех, а так же при аварийном электрическом контакте проводов линии связи с сетью электропитания.
| Характеристика | Значение |
| Максимальное рабочее напряжение, В, не менее: | |
| - Uаб (1.2a-1.2b) | 30 |
| - Uаб (2.2a-2.2b) | 7 |
| - Uа-земля, Uб-земля | 300 |
| Максимальный рабочий ток через модуль, мА | 120 |
| Максимальный однократный импульсный ток помехи (импульс 8-20 мкс), кА | 25 |
| Номинальный импульсный ток помехи (импульс 8-20 мкс), кА | 20 |
| Вносимое сопротивление в каждый провод по постоянному току, Ом, не более | |
| - по цепи 1.1 – 1.2 | не более 6 |
| - по цепи 2.1 – 2.2 | не более 6 |
| Вносимая емкость (на частоте 1кГц), пФ, не более | |
| - по цепи 1.1 – 1.2 | не более 1500 |
| - по цепи 2.1 – 2.2 | не более 400 |
| Сопротивление изоляции при напряжении Uа-земля, Uб-земля до 300 В, кОм | не менее 2000 |
| Скорость срабатывания защиты по напряжению, нс | не более 25 |
| Напряжение ограничения, В | |
| - Uаб (1.2a-1.2b) | 40 |
| - Uаб (2.2a-2.2b) | 10 |
| - Uа-земля, Uб-земля | 770 |
| Минимальное и максимальное сечение металлических жил одножильных и многожильных проводов, подключаемых к зажимам модуля, мм2 | 0,14 – 2,5 |
| Габариты (д х ш х в), мм | 35 х 91 х 63 |
| Масса, кг | не более 0,1 |
