Пульты ПМ2 предназначены для оснащения индивидуальных рабочих мест участников и студий совещаний в системах селекторной связи. При работе в составе системы «круглый стол» выполняют функции пультов ведущего и участников совещания. Центральное управляющее устройство не требуется благодаря обмену управляющими командами между пультами и наличию электронных настроек и регулировок в каждом пульте.

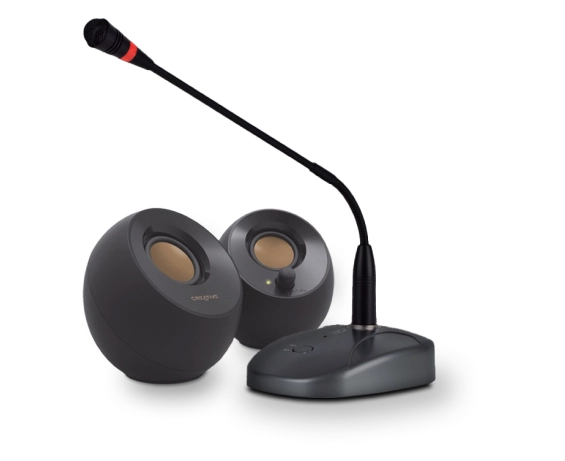

Пульт работает в режиме громкого дуплекса. Громкая связь обеспечивается подключаемой к пульту внешней активной акустической системой (АС) и собственным микрофоном на гибкой шее. Для помещений со сложной акустической обстановкой, при работе в режиме акустический дуплекс, предусмотрена возможность выбора понижения уровня громкости по приему при включении микрофона. Можно включить микрофон с фиксацией и без фиксации, есть оптическая индикация включения микрофона и перебоя.
Пульт позволяет подключать одиночные выносные микрофоны М2, каскад пультов ПМ2 и микрофонов М2 (система «круглый стол»), радиомикрофоны в составе радиосистем и обеспечивает подавление акустической обратной связи подключенных устройств. - Может работать без перебоя и с перебоем (автоматическое переключение на прием по условиям перебоя): по превышению уровня сигнала в линии связи (перебой голосом), по управляющему сигналу от других пультов системы «круглый стол» (перебой от пульта с более высоким приоритетом, кольцевой перебой от пульта с равным приоритетом). Для построения системы «круглый стол» не требуется центрального управляющего устройства.
Пульт имеет регулируемые параметры: АРУ и динамическое шумопонижение речевых сигналов, от собственного микрофона, по входу с линии связи и от других подключенных устройств.
В пультах ПМ2 используется процессор цифровой обработки сигналов DSP, обеспечивающий автоматическую компенсацию акустической и электрической (по линии) обратной связи (эха). Используется принцип оптимальной линейной и нелинейной фильтрации путем подстройки и вычитания спектра сигнала микрофона от спектра входного сигнала. Глубина подавления акустической и электрической обратной связи не менее 45 дБ типовое значение от 60 дБ и более, обрабатываемое время задержки сигнала до 250 мс. Пульт защищен от самовозбуждения и работает в режиме автонастройки по голосу. Запас устойчивости системы подавления эха позволяет озвучивать помещение с высоким уровнем громкости и качества сигнала. Опыт внедрения пультов ПМ2 показал их высококачественную и надежную работу в разных помещениях, от небольших комнат до больших залов.

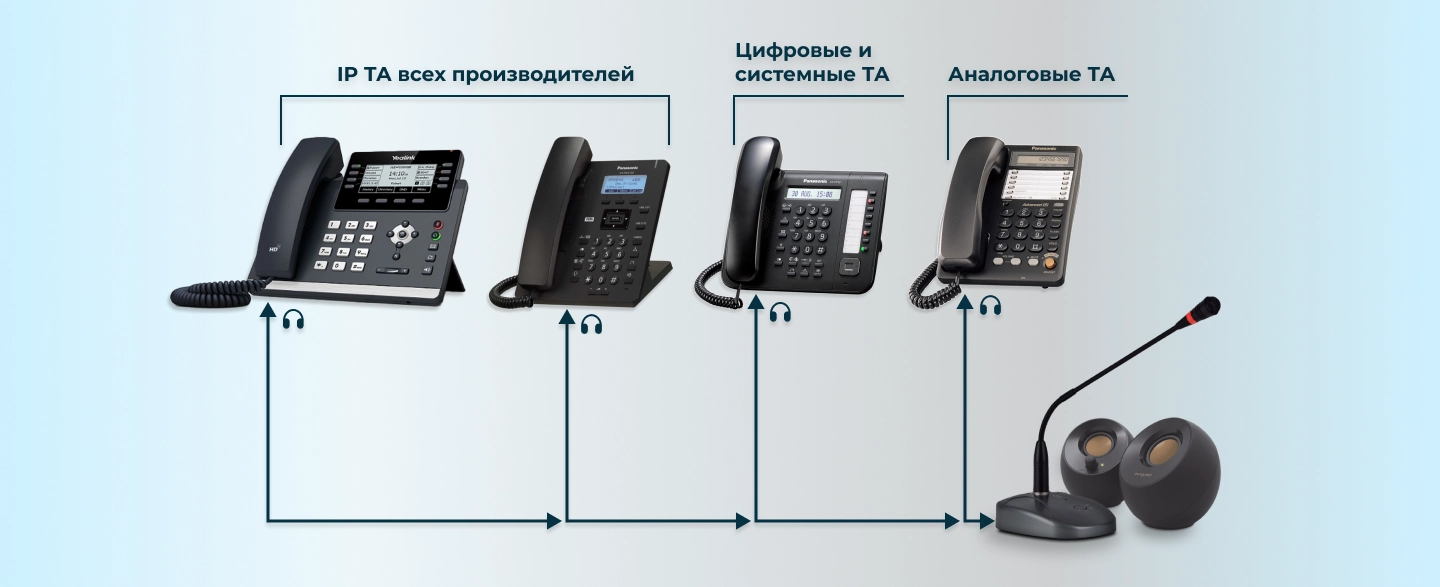

Благодаря высоким параметрам подавления эха, способен: работать по каналу ТЧ, четырехпроводной, двухпроводной физической линии, подключаться к гнезду «Гарнитура» аналоговых, цифровых и SIP телефонов, подключаться к аппаратному кодеку и работать в составе систем видеоконференций.
Такое подключение допускает не только одиночный пульт, но и целая студия, построенная на пультах ПМ2. При пуско-наладке пульта не потребуются средства измерений. Встроенные программные средства позволяют подавать на внешнюю АС и в линию связи сигнал генератора и контролировать уровень входного сигнала с линии связи и микрофона.
Установка или загрузка параметров, регулировка настроек, контроль уровней сигналов, обновление версий программного обеспечения обеспечивается с ПЭВМ по интерфейсу USB 2.0, допускается удаленная работа с ПЭВМ по сети Internet.
| Полоса частот разговорного тракта, не менее | 0,07–8 кГц |
| Входной импеданс разговорного тракта | 600 ± 30 Oм |
| Выходной импеданс разговорного тракта | 600 ± 30 Oм |
| Выходной импеданс на внешнюю акустическую систему | 620 ± 10 Oм |
| Диапазон установки номинальных уровней приема и передачи по линии связи | от 4 до минус 17 дБ |
| Диапазон установки номинального уровня приема по входу от пультов системы «круглый стол» | от 4 до минус 17 дБ |
| Номинальный уровень передачи на пульт системы «круглый стол» | минус 10 дБ |
| Уровень шума на выходе в линию связи, не более: | |
| - с включенным микрофоном | минус 70 дБ |
| - с выключенным микрофоном | минус 85 дБ |
| Подавление в режиме «дуплекс» акустической обратной связи и электрической обратной связи по линии, типовое значение: | |
| - с микрофона пульта | 60 дБ |
| - с подключенного внешнего микрофона | 40 дБ |
| Максимальное обрабатываемое DSP время задержки отраженного сигнала | 256 мс |
| Установка понижения уровня приема сигнала с линии при включенном микрофоне | от 0 (дуплекс) до 100% (симплекс) |
| Максимальное количество пультов, подключаемых в гирлянду в студии совещаний | 32 |
| Допустимое количество одновременно включенных микрофонов пультов, подключенных в гирлянду | до 8 |
| Интерфейсы управления PTZ-камерами, прямое подключение: | |
| - USB 2.0 (3.0) | |
| - RS232 многоточечный | |
| - (протоколы Visca, Pelco-D) | |
| Сопряжение с системой ВКС любого производителя через модуль МСВ (управление несколькими PTZ камерами): | |
| - Ethernet 10/100/1000 (протоколы производителей систем ВКС или кодеков) | |
| Дистанционный контроль работы студии и управление пультами с ПЭВМ оператора | Ethernet 10/100/1000 |
| Напряжение питания: | |
| - постоянного тока | от 12 до 28 В |
| - переменного тока (через адаптер AC/DC 230/24В 0,7А) | от 110 до 242 В |
| Ток потребления при питании от источника постоянного тока 24 В: | |
| - в рабочем режиме, не более | 0,08A |
| - в режиме сна (пониженного энергопотребления) | 0,04А |
| Габаритные размеры пульта без микрофона, не более | 180x150x70 мм |
| Длина микрофона без держателя | 29 мм |
| Масса пульта, не более | 0,8 кг |
| Рабочая температура | от 1°C до 40°C |
| Относительная влажность при температуре 25 °C, не более | 85% |
