Устройства коммутационно-распределительные УК-Ц и УК-ЦС
Основные технические характеристики
- Обеспечивают цифровую коммутацию до 16 (УК-Ц16), 24 (УК-Ц24) или до 48 (УК-ЦС) аналоговых портов (АП), коммутацию и кросс-коммутацию канальных интервалов (КИ) до 16-ти первичных цифровых потоков Е1, подключение абонентов ТСОП, вызов, прием вызова, коммутацию и включение в конференции до 60 абонентов по двум потоках Е1 ISDN PRI, до 30 абонентов по SIP Trunk и до 60 собственных абонентов VoIP SIP.
- Выполняют функции кросскоммутатора КИ первичных цифровых потоков Е1.
- Поддерживают протоколы EDSS-1 и QSIG при первичном доступе в цифровую коммутируемую сеть по интерфейсу Е1 ISDN PRI.
- Выполняют функции расширяемого модульного VoIP SIP коммутатора (IP станции) при установке от одного до четырех модулей МКС и шлюза на УПАТС по Е1 ISDN PRI или SIP Trunk.
- Может работать в качестве выноса УПАТС по Е1 ISDN PRI и SIP Trunk и позволяет включать собственных SIP абонентов в номерную емкость УПАТС.
- Несколько УК можно соединять в общую матрицу коммутации через Е1 потоки и модули МКЦ.
- Максимальное количество коммутируемых аналоговых и цифровых каналов и абонентов – до 110.
- Используют цифровую обработку сигналов по аналоговым портам и КИ первичных цифровых потоков Е1.Уровень собственных шумов при коммутации аналоговых портов не более минус 95 дБмп.
- Позволяют с ПЭВМ ТО вводить установки и настройки по каждому АП и сохранять их в энергонезависимой памяти УК и в виде файлов на ПЭВМ:
– устанавливать тип окончания АП (2-пр согласованное 600 Ом, 2-пр высокоомное >20 кОм, 2-пр согласованное с управлением током прямого и обратного направления, 4-пр с усилением сигнала и коррекцией АЧХ, ТЧ, абонентское окончание FXO);
– выбирать поддерживаемые системы сигнализации по каналам селективного вызова (ТДС, РСДТ, BKG, DTMF, ППДС и др.), позволяет вводить любую систему сигнализации, состоящую из одно и двухчастотных посылок, их комбинаций и последовательностей с погрешностью по частоте ± 1 Гц;
– устанавливать с дискретностью ± 1 дБ номинальные уровни входных от минус 37 дБм0 до 4,5 дБм0 и выходных от минус 33 дБм0 до 7,5 дБм0 сигналов;
– вводить коррекцию АЧХ в области ВЧ глубиной до 15 дБ;
– устанавливать глубину регулировки АРУ до ± 16 дБ;
– включать и регулировать параметры системы шумопонижения;
– включать систему цифрового эхоподавления на окончаниях 2пр (автоматическая подстройка подавления обратного сигнала до 40 дБ). - Все порты АП идентичны и взаимозаменяемы.
- Имеется встроенная программная система измерений уровней мощности шума и сигнала в линиях связи и внутренних точках подключения с погрешностью ± 0,5 дБ, частоты сигнала и генерации одно и двухчастотных тестовых сигналов по АП и КИ с погрешностью ± 1 Гц.
- Питание от сети переменного тока 230 В 50 Гц либо станционного источника питания постоянного тока напряжением от минус 18 В до минус 75 В, потребляемая мощность: УК-Ц не более 24 В*А, УК-ЦС не более 90 В*А.

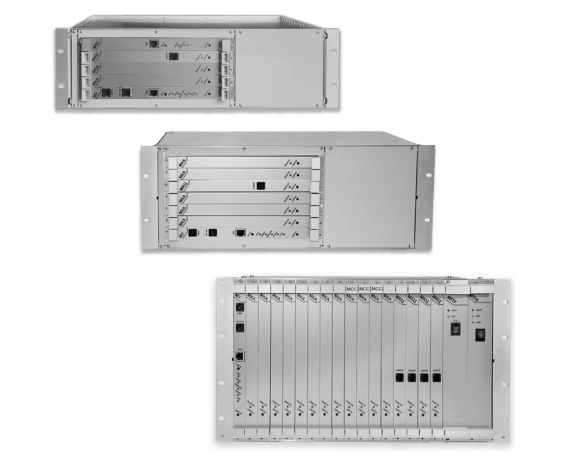

- УК выпускаются в конструктивах, предназначенных для установки в шкаф 19" УК-Ц в исполнениях: 3U на 16 АП или до 4 МКЦ или до 4 МКС, 4U на 24 АП или до 4 МКЦ или до 4 МКС, УК-ЦС в исполнении 6U на 48 АП + до 4 МКЦ или до 4 МКС.
- Рассчитаны на условия эксплуатации в диапазоне рабочих температур от 1 до 40 °С и относительной влажности 80% при температуре 25 °С.
